Dans l’écosystème de l’industrie 4.0, la donnée est le moteur de la performance. La mesure de poids industrielle joue un rôle fondamental dans de nombreux processus de production et de contrôle. Qu’il s’agisse de doser une matière première, de contrôler un remplissage, de superviser une ligne automatisée ou d’assurer la sécurité d’un équipement, la fiabilité du système de pesage est stratégique. Au cœur de ces dispositifs se trouvent les capteurs de pesage industriels, également appelés capteurs de poids ou cellules de charge. Souvent invisibles car intégrés dans une structure, sous un silo, une cuve ou un convoyeur, ils assurent la conversion d’un effort mécanique en une donnée exploitable par l’automatisme. Leur précision, leur stabilité et leur robustesse conditionnent directement la fiabilité du système global. Ils constituent l’élément critique de toute chaîne de mesure. Une sélection inadaptée peut entraîner dérives métrologiques, arrêts de production, usure prématurée ou non-conformités.
Pour les responsables maintenance et les ingénieurs process, comprendre la technologie sous-jacente est une nécessité opérationnelle. Cet article détaille les fondamentaux de la mesure de poids industrielle pour vous aider à naviguer entre les contraintes mécaniques, environnementales et métrologiques.
Par définition, un capteur de pesage industriel est un transducteur. Sa fonction est de convertir une force mécanique (une masse soumise à la gravité) en un signal électrique mesurable et exploitable. Bien que les termes soient souvent utilisés de manière interchangeable dans le langage courant, il convient de distinguer certaines nuances sémantiques.

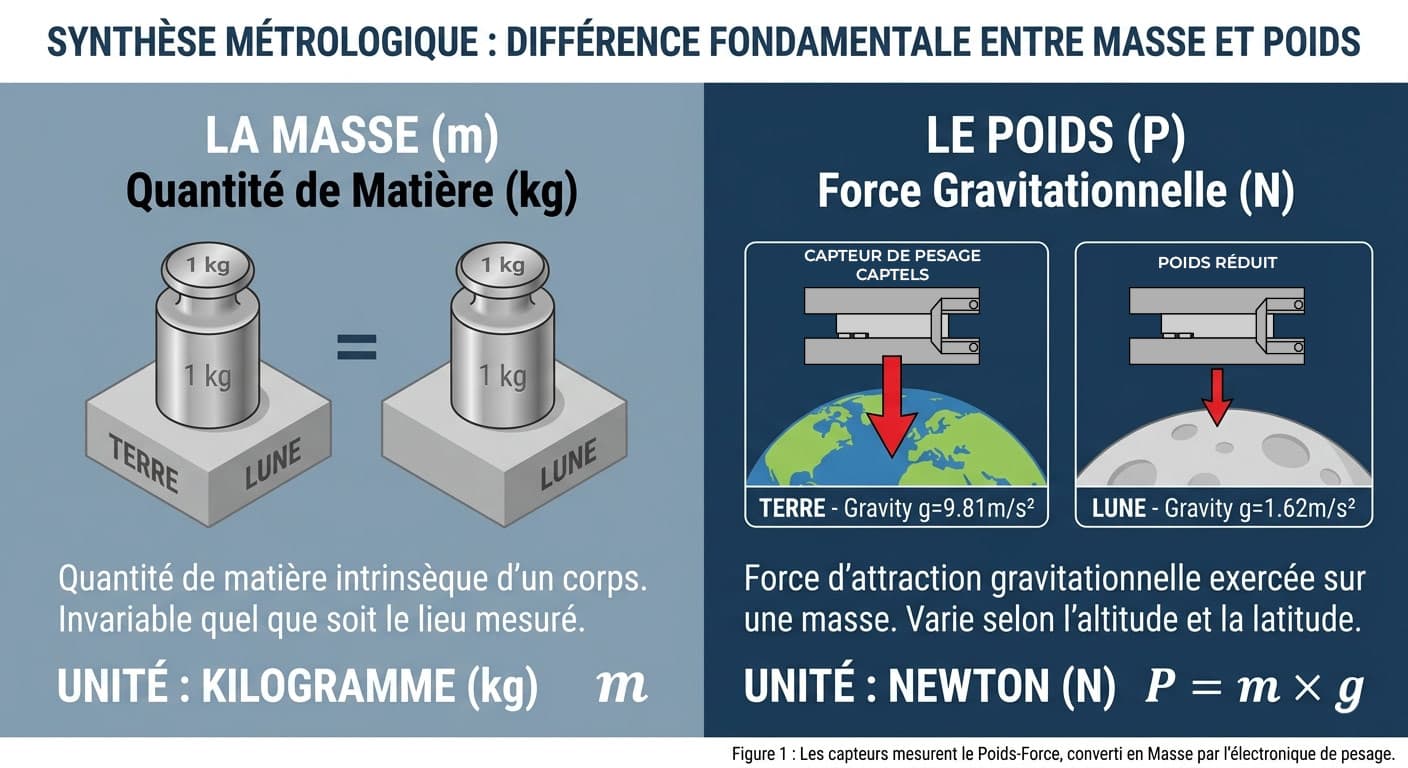

Dans le langage courant, nous utilisons le terme "poids" pour désigner la quantité de matière. En physique et en métrologie industrielle, la distinction est fondamentale :
Le capteur de pesage est, par essence, un capteur de force. Il mesure la pression exercée par la masse sur son corps d'épreuve. C'est le conditionneur de signal qui, en divisant cette force par la valeur de la gravité locale, nous permet d'afficher une valeur en kilogrammes. Un système de pesage industriel de haute précision doit donc être rigoureusement ajusté à son lieu d'installation pour corriger les variations locales de la pesanteur !
Dans le langage courant, les expressions capteur de poids, capteur de pesage et cellule de charge sont souvent utilisées comme synonymes.
Cependant, il existe une distinction technique.
Dans la pratique industrielle, le terme cellule de charge industrielle est le plus précis pour désigner l’élément de mesure.
Dans une installation de pesage industriel, les capteurs constituent le premier élément de la chaîne de mesure.
Un système complet comprend généralement :
Les capteurs de poids détectent les forces appliquées sur la structure et transmettent l’information au système électronique.
La précision globale du système dépend directement :

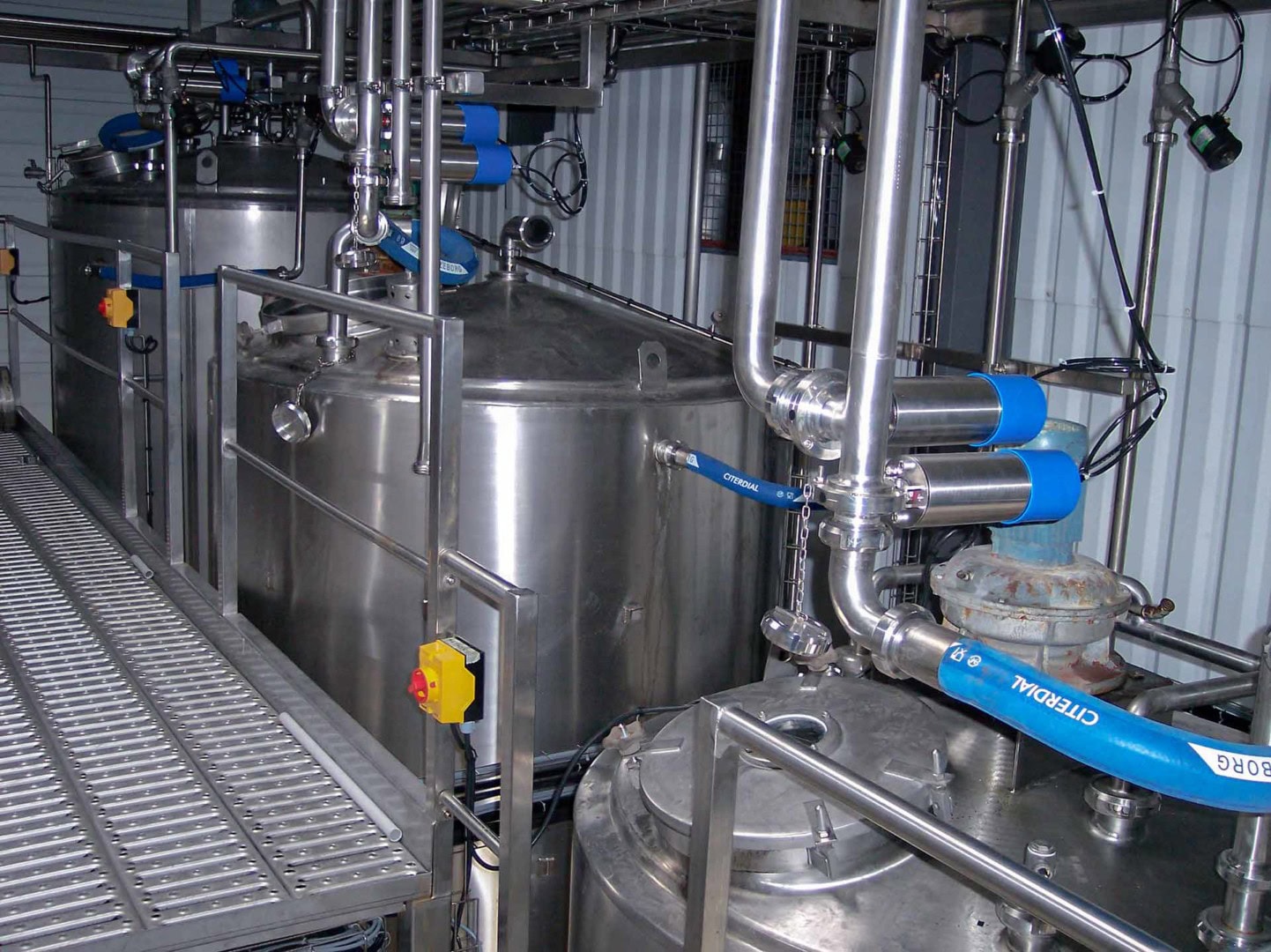

Le fonctionnement d’une cellule de charge industrielle repose sur l'élasticité des matériaux. Lorsqu'une charge est appliquée sur le corps d'épreuve du capteur (généralement en acier inoxydable ou en alliage d'aluminium de haute qualité), celui-ci subit une déformation microscopique. Cette déformation, proportionnelle à la masse appliquée, est captée par des composants internes (jauges de contrainte) pour être traduite en tension électrique.
Si la jauge de contrainte est la technologie reine dans le secteur du pesage industriel, d'autres principes coexistent pour des niches spécifiques :
Pour garantir une intégration de capteur de pesage réussie, il faut plonger au cœur de la chaîne de mesure. La fiabilité d'un système repose sur la maîtrise de 3 étapes clés.

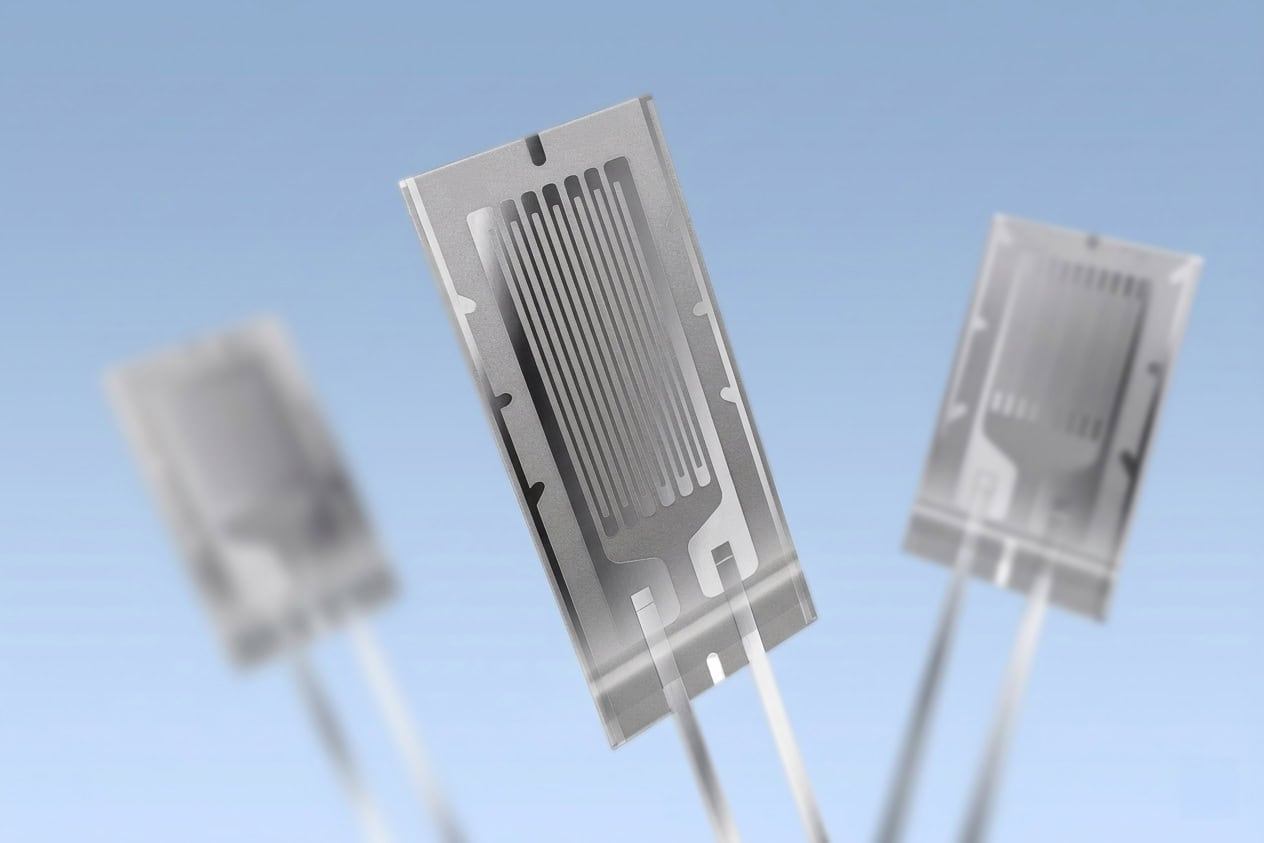

1. La jauge de contrainte

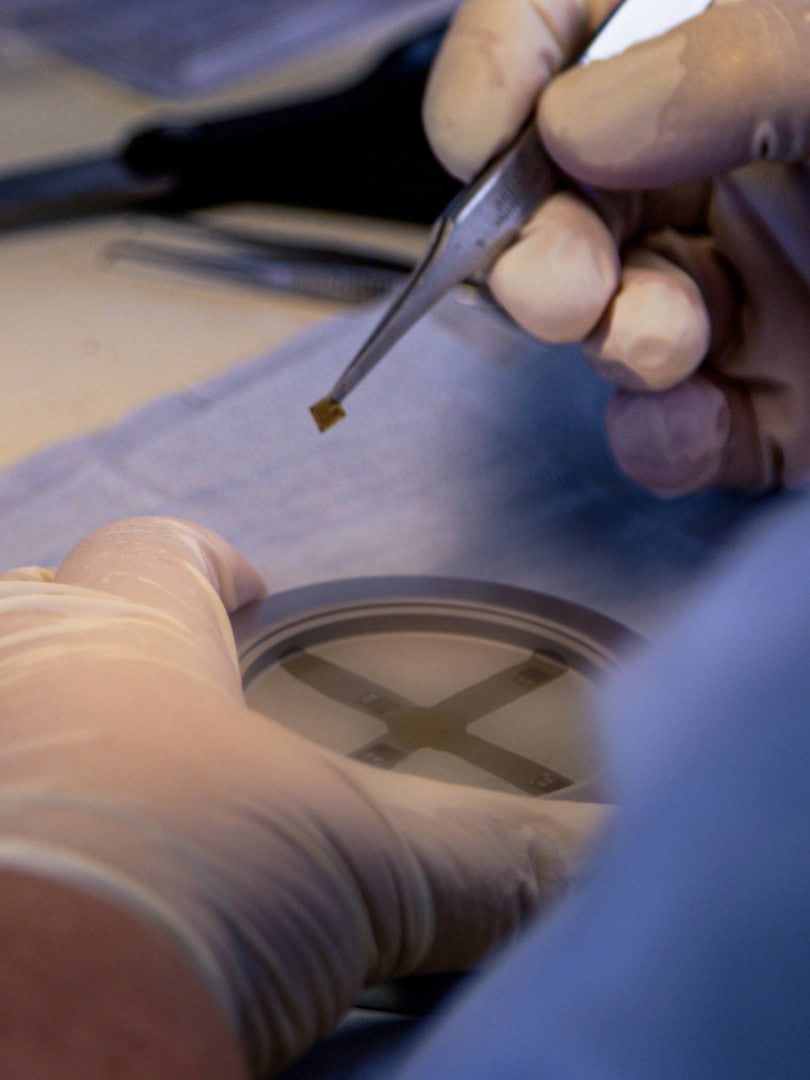

C'est le cœur du réacteur. Le rôle des extensomètres (ou jauges de contrainte) est de traduire la déformation mécanique d'une pièce en une variation de résistance électrique. Elles sont constituées d'une série de fils conducteurs très fins qui forment une résistance. Ces jauges sont collées sur le corps d'épreuve. Lorsqu'il se déforme sous une charge, la jauge s'étire où se rétracte. La résistance varie proportionnellement à l'effort appliqué.
2. Le Pont de Wheatstone
Pour mesurer ces variations infimes de résistance, on utilise un montage en Pont de Wheatstone. Plusieurs jauges de contrainte sont interconnectées de manière à mesurer l’ampleur de la déformation sous la forme d’une variation du signal électrique exprimée en mV/V.
3. La conversion et la chaîne de mesure

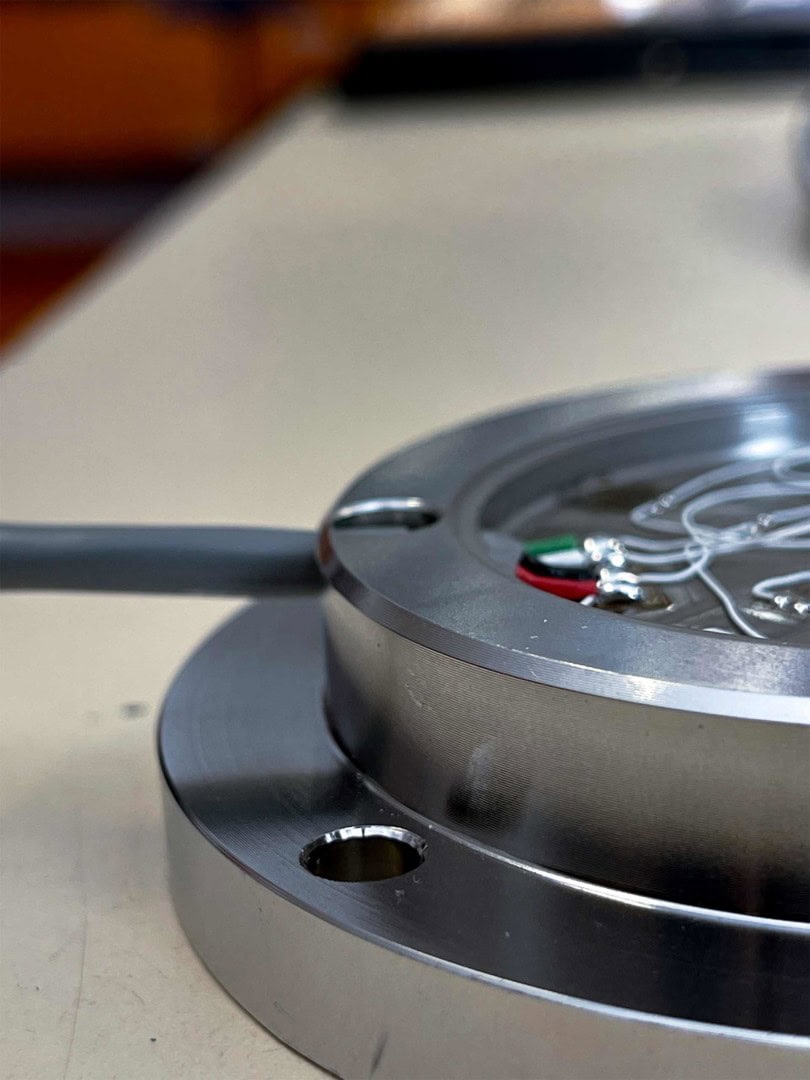

Le signal analogique de quelques millivolts est extrêmement sensible aux parasites électromagnétiques. La chaîne de mesure se compose donc :
Les capteurs de pesage industriels existent sous différentes formes. Le choix de la morphologie du capteur est dicté par l’usage même auquel le système de pesage est destiné.
La sélection du type de cellule dépend principalement de plusieurs facteurs :
Les capteurs en compression sont parmi les plus utilisés dans les systèmes de pesage industriels. Ils sont conçus pour mesurer une charge massive appliquée verticalement.
On les retrouve notamment dans les applications types :
Ces capteurs sont capables de supporter des charges très importantes tout en conservant une bonne précision.
Les capteurs en flexion sont généralement utilisés pour des applications de pesage de moyenne ou faible capacité.
Ils sont fréquemment intégrés dans :
Leur conception permet d’obtenir une bonne précision tout en conservant un encombrement réduit.
Les capteurs à cisaillement sont particulièrement adaptés aux environnements industriels exigeants. Ils offrent des performances très élevées en termes de précision et exactitude de mesure.
Ils sont souvent utilisés dans :
Leur conception permet de réduire l’influence des efforts parasites et d’améliorer la stabilité de la mesure.

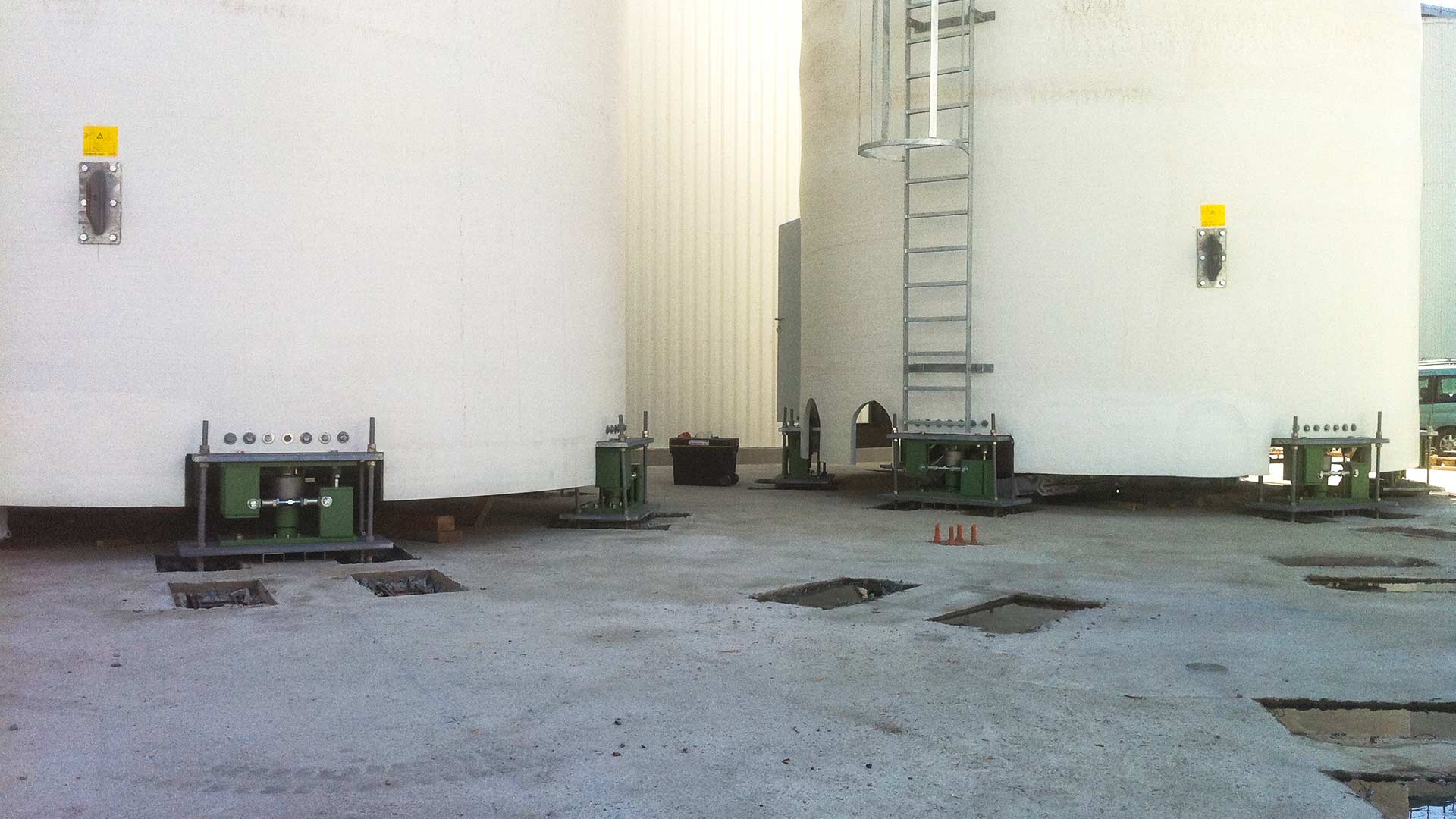

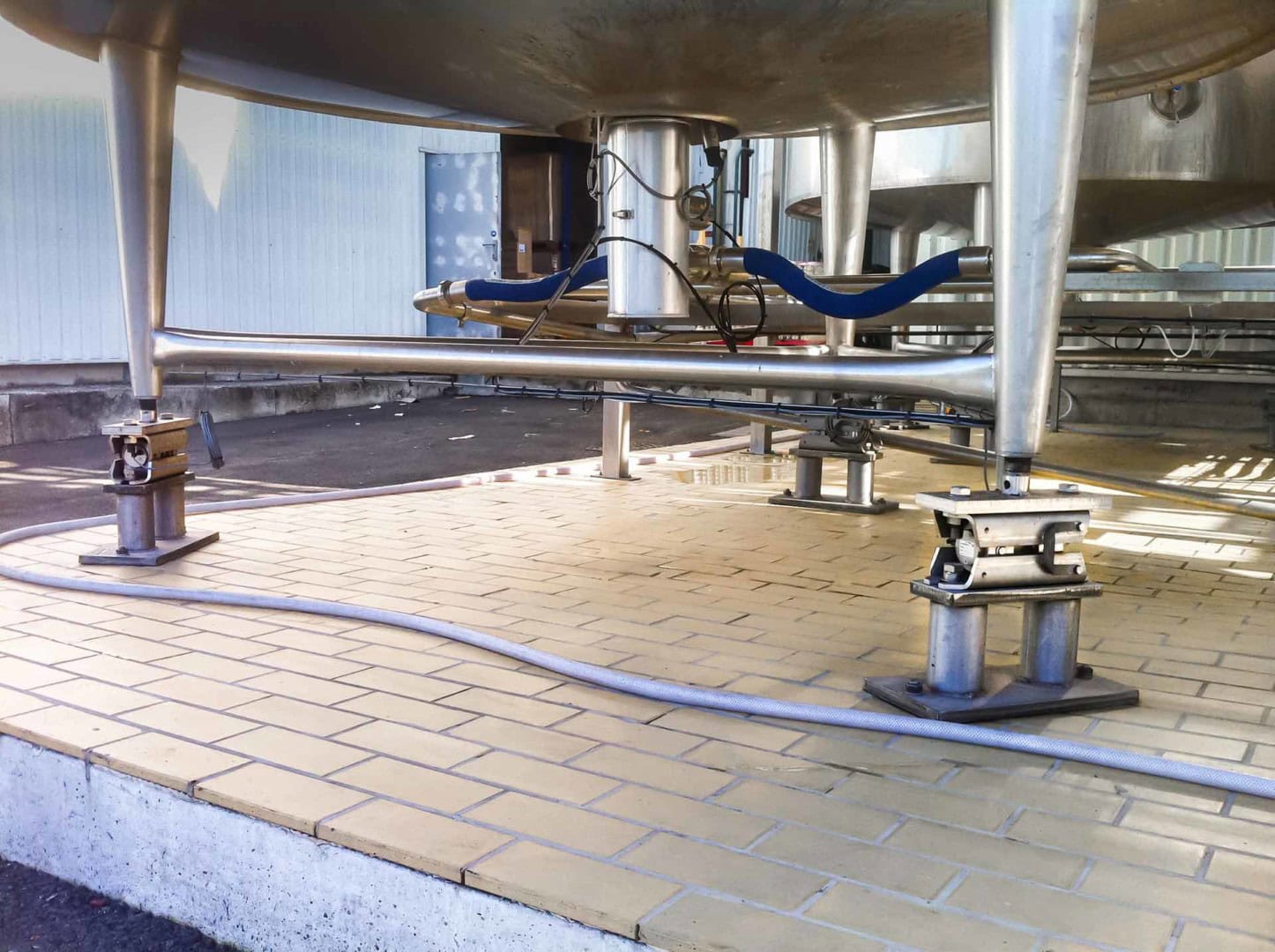

Le pesage de structures verticales comme les silos de stockage ou les cuves de fluides repose généralement sur l'installation de capteurs de pesage industriels en compression placés sous chaque pied de la structure.
Contrairement aux capteurs de niveau qui mesurent un volume sujet aux variations de densité ou à la formation de "cônes" de matière, le pesage offre une mesure de masse réelle, insensible à la nature physique du produit.
L'enjeu majeur ici est la gestion des contraintes environnementales : les silos extérieurs sont soumis à la prise au vent et aux dilatations thermiques. Pour garantir la fiabilité, des kits de montage auto-centreurs sont utilisés pour absorber les déplacements horizontaux de la cuve sans fausser la mesure. Ils intègrent également des dispositifs anti-basculement pour la sécurité de l'installation.

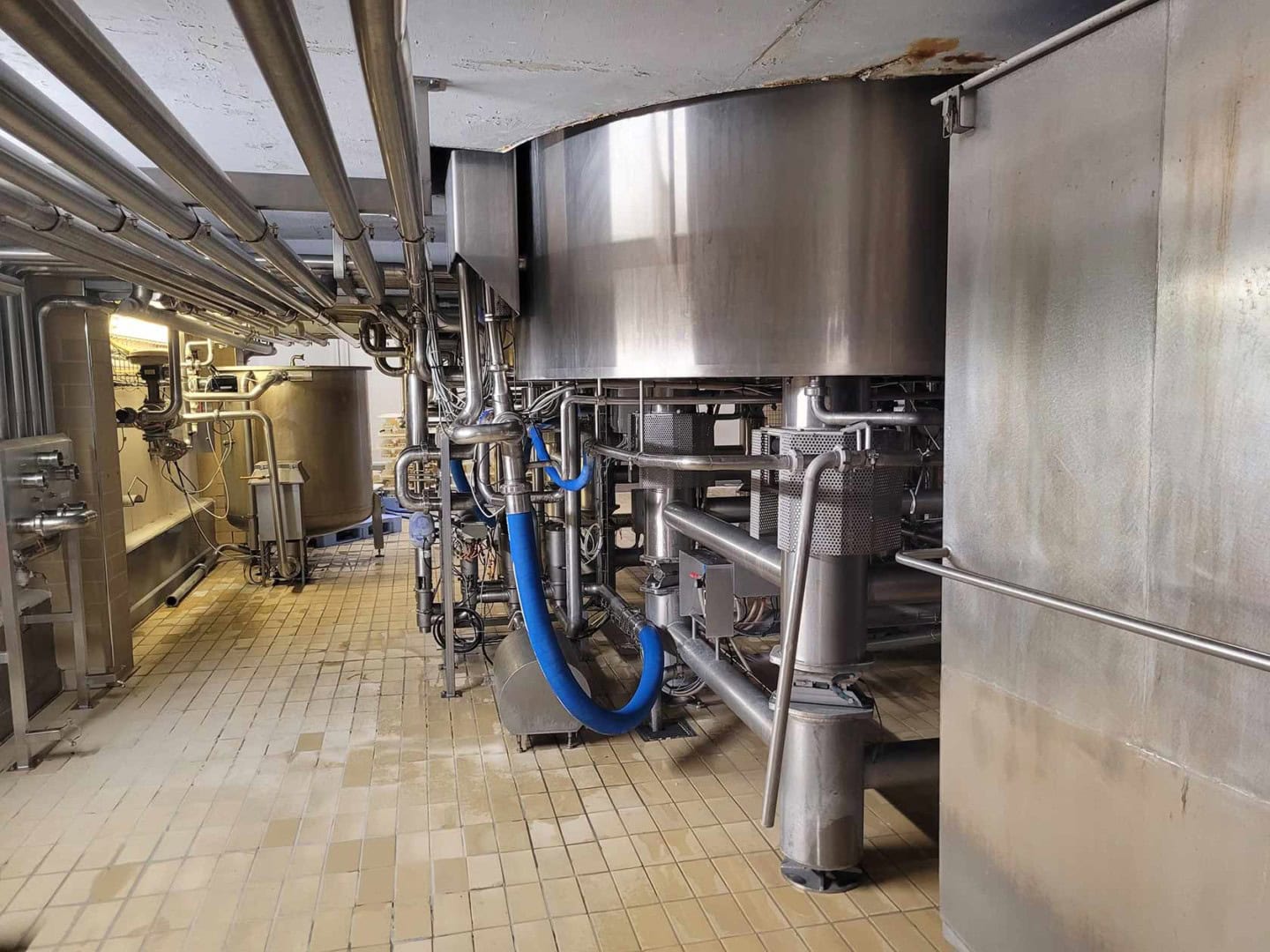

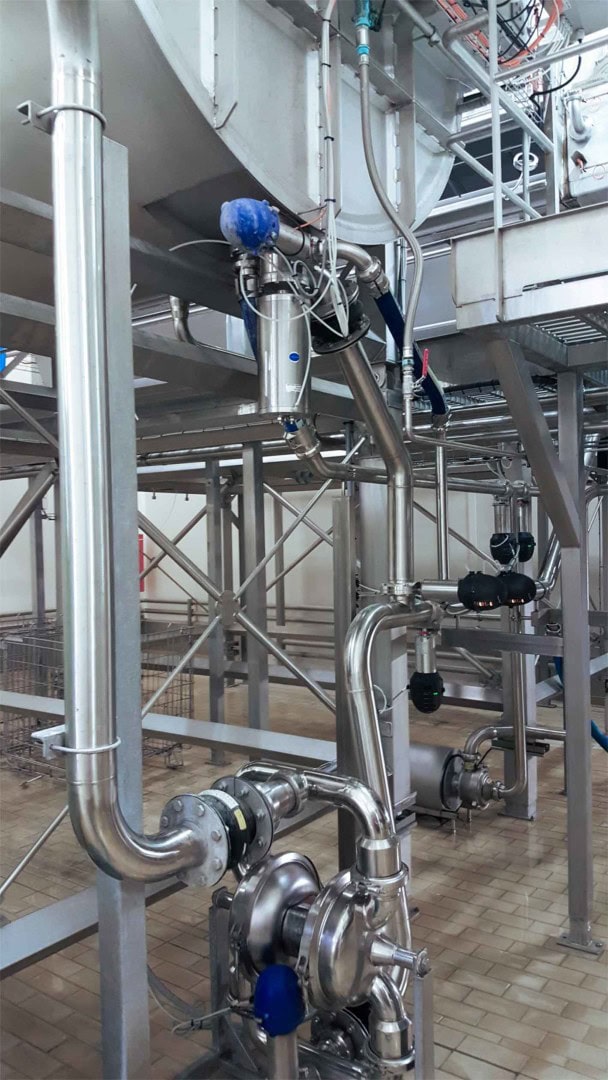

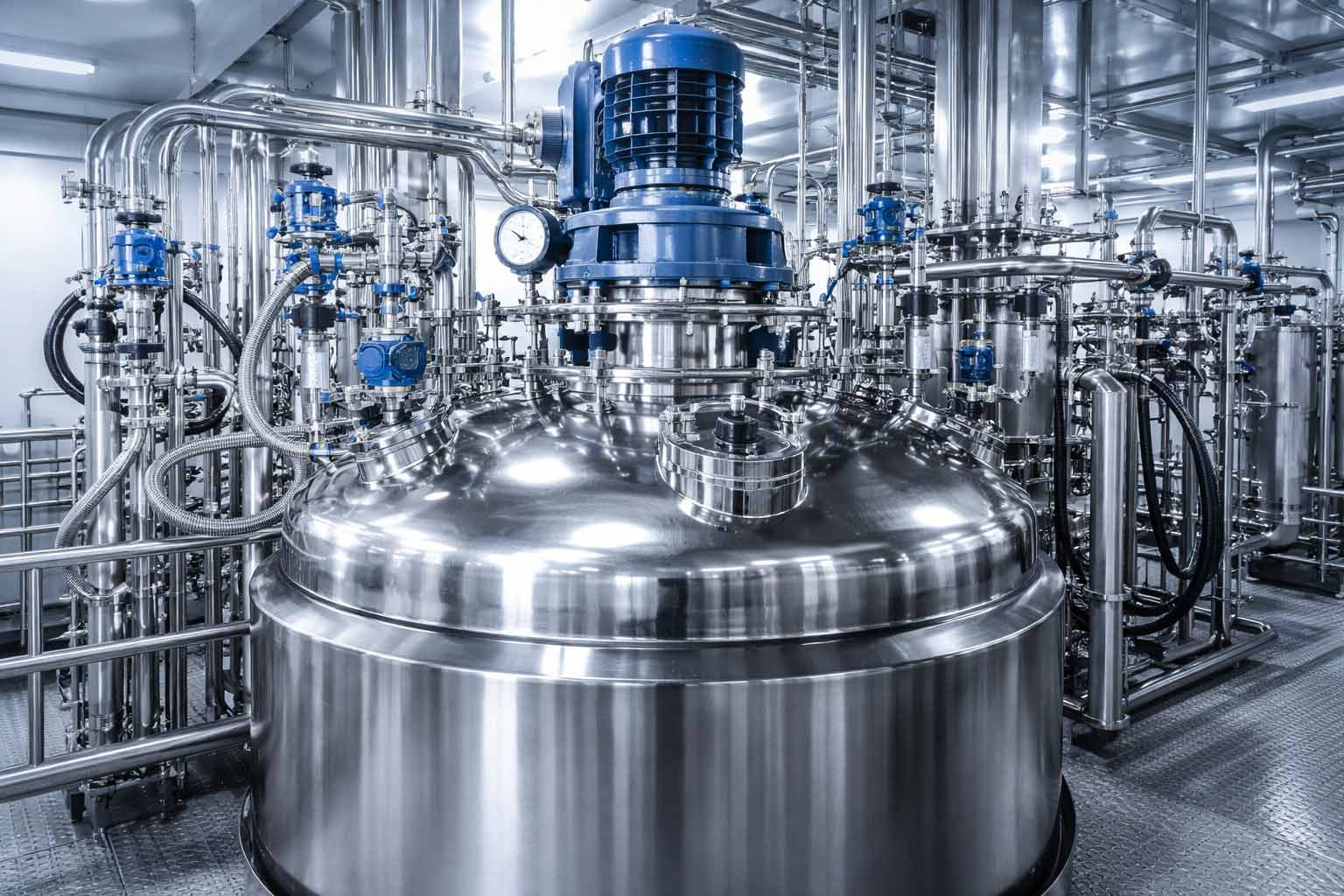

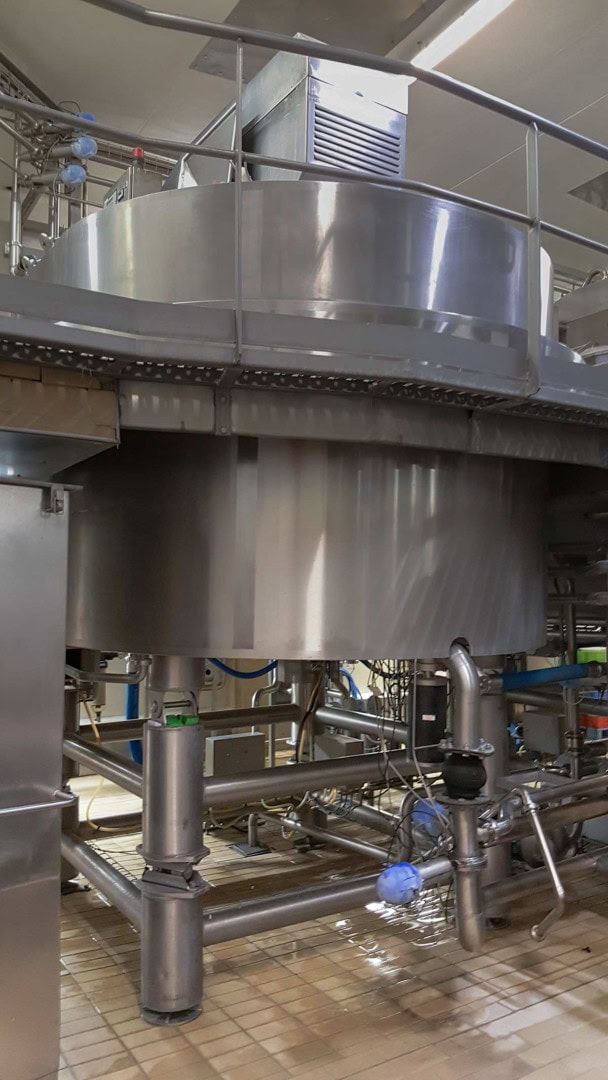

L'intégration de cellules de charge sur des réacteurs ou des mélangeurs est une opération plus complexe, car elle intervient directement dans le processus de transformation chimique ou thermique.
Ici, le système de pesage ne se contente pas de surveiller un stock, il pilote le dosage précis des composants (liquides ou pulvérulents) injectés dans la cuve.
La principale difficulté réside dans l'élimination des forces parasites : les agitateurs créent des vibrations mécaniques et les tuyauteries d'alimentation exercent des résistances structurelles.
L'utilisation de liaisons souples (soufflets) et de filtres numériques avancés dans l'électronique de pesage est indispensable pour isoler le poids net des turbulences du mélange.
Choisir un capteur de pesage industriel ne se limite pas à sélectionner un modèle capable de supporter une charge maximale. Dans un environnement industriel, plusieurs paramètres doivent être analysés afin de garantir la fiabilité de la mesure et la durabilité du système.
Ne choisissez pas un capteur uniquement sur sa fiche technique théorique. Voici les paramètres déterminants pour un achat pérenne.
La capacité nominale d’un capteur correspond à la charge maximale qu’il peut mesurer dans des conditions normales d’utilisation.
Cependant, dans une installation industrielle, il est important de prévoir une marge de sécurité afin de prendre en compte :
Par exemple, dans le pesage de cuves ou de silos, la charge réelle appliquée sur chaque capteur peut varier en fonction de la répartition du poids dans la structure. Il est donc recommandé de sélectionner des cellules de charge industrielles dont la capacité est supérieure à la charge théorique calculée (poids du contenant inclus). En fonction des différents facteurs de l’application, celle-ci peut être surdimensionnée de 25% à 100% ou plus. Dans le doute, contacter un expert comme Captels.
La performance d'un capteur ne se résume pas à un simple pourcentage d'erreur global. Elle est régie par des classes d'exactitude normalisées, principalement définies par l'OIML (Organisation Internationale de Métrologie Légale) via la recommandation R60.
La précision d’un capteur de pesage dépend de plusieurs paramètres :
Pour un ingénieur process, il est essentiel de distinguer l'exactitude (la capacité du capteur à donner une valeur proche du poids réel) de la précision ou fidélité (sa capacité à répéter la même mesure dans des conditions identiques). Les classes sont notées par une lettre (A, B, C ou D) suivie d'un nombre représentant le nombre de points de mesure, ou échelons de vérification. Par exemple, une cellule de charge industrielle de classe C3 signifie qu'elle est capable de diviser sa portée maximale en 3 000 échelons de mesure distincts tout en respectant les erreurs maximales tolérées.
L’analyse de l’usage permet de définir la classe d’exactitude et de précision. Elle est fondamentale pour déterminer le niveau de qualité du résultat de la mesure.
Dans certaines applications industrielles, la précision est essentielle.
C’est notamment le cas dans :
Si la classe C3 est le standard polyvalent pour la plupart de ces applications, des classes supérieures (C4 à C6) seront privilégiées pour des dosages de haute précision. Au-delà de la simple division du poids, la classe d'exactitude englobe des paramètres techniques critiques comme l'erreur combinée (incluant la non-linéarité et l'hystérésis) et la dérive thermique. En effet, un capteur de pesage industriels de haute classe garantit une stabilité du signal même lorsque la température varie. Il est toutefois inutile de surdimensionner la classe si la structure mécanique (flexibilité du châssis, frottements) présente des incertitudes supérieures à la résolution du capteur lui-même.
Les capteurs de pesage sont souvent installés dans des environnements industriels exigeants.
Plusieurs facteurs peuvent influencer leur performance :
Dans les environnements sévères, les capteurs doivent disposer :
Dans les environnements explosifs en zones ATEX, les capteurs doivent être certifiés intrinsèquement sûrs.
Les cellules de charge industrielles destinées à l’industrie agroalimentaire ou chimique sont généralement conçues pour résister aux nettoyages intensifs et aux produits corrosifs.
Dans un système de pesage industriel, les capteurs doivent fonctionner dans des conditions mécaniques spécifiques.
Les erreurs de mesure proviennent souvent d’efforts parasites qui ne sont pas prévus dans l’axe de mesure du capteur.
Ces efforts peuvent être causés par :
Une bonne conception mécanique permet de limiter ces contraintes et d’assurer une mesure stable.
Le choix du capteur doit également tenir compte de son intégration dans l’installation industrielle.
Certains paramètres doivent être analysés :
Dans certains cas, l’utilisation d’un capteur de pesage sur mesure peut être nécessaire pour répondre aux contraintes spécifiques de l’installation.
Vous avez un projet d'intégration ? Nous pouvons réaliser une pré-étude de vos contraintes mécaniques pour définir la capacité nominale optimale."
L’intégration des capteurs de pesage industriels constitue une étape essentielle pour garantir la précision et la stabilité du système.
Une mauvaise installation peut entraîner des erreurs de mesure importantes, même si les capteurs eux-mêmes sont de haute performance.
L’installation mécanique doit permettre au capteur de poids de mesurer uniquement la force dans son axe principal.
Les divers raccordements des dispositifs d'alimentation ou d'évacuation ne doivent pas créer d'efforts parasites nuisant à la précision du pesage.
Pour cela, tous les raccords doivent être assurés par une liaison la plus souple possible.

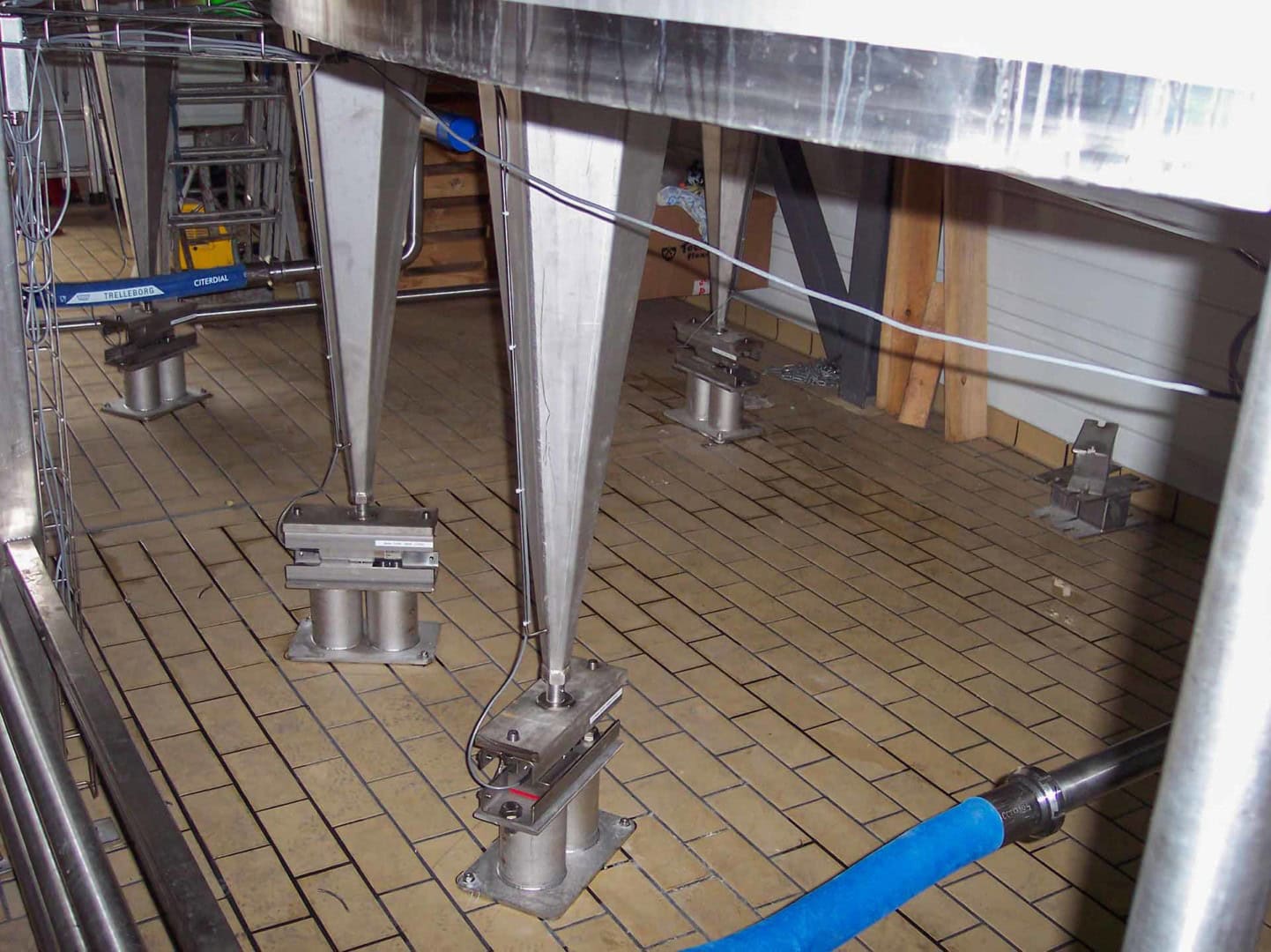

Les kits de montage sont équipés de capteurs de pesage et sont livrés prêt à l’emploi. Leur conception simple est astucieuse assure la sécurité et la stabilité de la structure. Ils permettent une installation facile et rapide.
Ces dispositifs assurent une transmission correcte de la charge vers la cellule de charge.
Ils contribuent à :
Cette même facilité d’installation est également garantie en cas de remplacement d’un des capteurs défectueux : il suffit en effet de l’extraire du kit sans le démonter et d’y introduire un nouveau capteur équivalent.
C'est un point de vigilance critique : la répartition hyperstatique des charges. Dans un monde théorique parfait, une structure reposant sur quatre appuis diviserait son poids total par quatre. Dans la réalité industrielle, en raison des tolérances de fabrication des châssis, de la planéité du sol ou d'une légère flexion de la structure, il est physiquement impossible que les quatre points de contact soient parfaitement coplanaires.
En pratique, une structure à quatre pieds se comporte presque toujours comme un tabouret à trois pieds dont l'un serait légèrement "boiteux". Ce phénomène mécanique implique que 85 % à 90 % de la charge totale (poids mort + charge utile) peut reposer sur seulement trois des quatre capteurs de pesage industriels. Si vous dimensionnez vos cellules de charge en divisant simplement la masse maximale par quatre, vous exposez vos capteurs les plus sollicités à une surcharge permanente, réduisant leur durée de vie ou faussant la linéarité de la mesure.
Pour pallier ce déséquilibre inévitable, le calcul de la capacité nominale d'un capteur doit intégrer un coefficient de sécurité rigoureux (généralement compris entre 1,2 et 1,5) permettant d'absorber les déséquilibres de charge, mais aussi les éventuels chocs dynamiques ou les effets du vent sur les silos extérieurs.
Ignorer cette répartition inégale conduit souvent à une saturation du signal sur certains capteurs alors que d'autres semblent sous-utilisés. Une installation professionnelle prévoit donc toujours une réserve de capacité pour garantir que chaque cellule de charge industrielle travaille dans sa zone de linéarité optimale, même en cas de report de charge sévère.

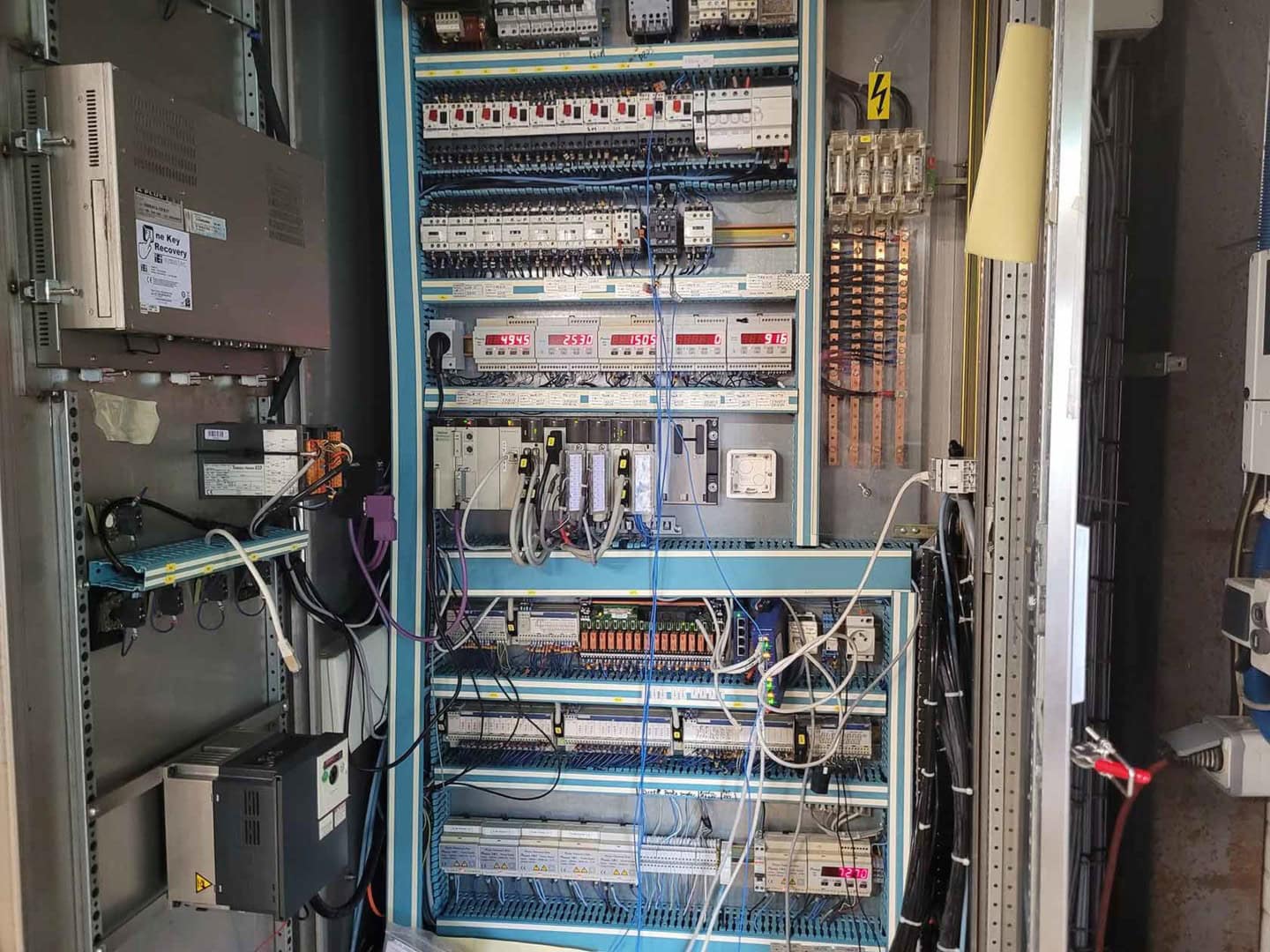

La calibration (ou étalonnage) est une étape indispensable pour garantir la précision d’un système de pesage industriel. Sans cette procédure rigoureuse, les signaux en millivolts envoyés par vos capteurs de pesage industriels ne resteront que des données brutes sans valeur métrologique concrète.
Dans le langage technique, l'étalonnage consiste à comparer les valeurs affichées par votre système à des étalons de référence (masses marquées raccordées aux étalons nationaux). L'ajustage, quant à lui, est l'opération qui consiste à corriger l'instrument pour qu'il affiche la valeur exacte.
Les opérations d'ajustage débutent systématiquement par la mise à zéro de la tare. Cette étape permet de "soustraire" électroniquement le poids mort de la structure (poids de la cuve vide, du silo ou du mélangeur) afin que l'indicateur ne considère que la charge utile. Une mise à zéro mal effectuée ou dérivante fausse l'intégralité de la courbe de mesure, car elle déplace le point d'origine du signal.
Selon l'accessibilité de votre installation et la précision requise, plusieurs méthodes peuvent être déployées :
La calibration des capteurs de pesage industriels doit être et vérifiée périodiquement afin de garantir la fiabilité de la mesure.
La fiabilité d'une chaîne de mesure ne dépend pas uniquement de la précision initiale du matériel, mais de la capacité de l'installation à être maintenue dans ses spécifications nominales sur le long terme. Une stratégie de maintenance cohérente est le seul moyen de prévenir les dérives métrologiques et les temps d'arrêt non planifiés.
Une cellule de charge décline rarement sans signes annonciateurs. Un suivi régulier permet de détecter les prémices d'une défaillance avant qu'elle n'impacte la production. Trois indicateurs clés doivent être surveillés :
L'interchangeabilité facilite la gestion des stocks de pièces détachées et limite la durée d'intervention en cas de remplacement. Une intégration réussie repose sur deux piliers techniques :
Dans les processus critiques (dosage haute cadence, stockage de matières premières stratégiques), la réduction du MTTR (Mean Time To Repair) passe par une gestion proactive des composants. L'anticipation des besoins en pièces de rechange (capteurs pré-calibrés, kits de montage spécifiques, accessoires de jonction) permet de limiter l'exposition au risque opérationnel. La pérennité d'une installation industrielle dépend également de la disponibilité à long terme des pièces. Cela évite ainsi le remplacement complet d'un système pour une simple rupture de stock de composants obsolètes.
Le choix d'un partenaire industriel particulièrement pour des applications sur mesure s'appuie sur la maîtrise de l'intégralité de la chaîne de valeur : du dimensionnement du corps d'épreuve en fonction de l'environnement (matériaux, résistance à la corrosion, certifications) jusqu'à la mise en service sur site.
L'expertise technique, qu'elle soit sollicitée pour valider une implantation mécanique, résoudre des problèmes de shunts de force complexes ou assurer une mise en service sur site, constitue le levier principal de fiabilité pour les installations industrielles.
Pour en savoir plus sur les solutions adaptées aux environnements industriels, vous pouvez consulter notre page dédiée au pesage industriel ou échanger avec un expert.
Un capteur de pesage industriel est un dispositif utilisé pour mesurer une force, généralement le poids d’un objet ou d’une matière. Il convertit cette force en signal électrique afin de permettre une mesure précise dans un système de pesage.
La cellule de charge est le composant qui mesure la force. Le terme capteur de poids est plus général et peut désigner l’ensemble du dispositif de mesure utilisé dans un système de pesage.
Pour choisir un capteur de pesage industriel, il faut analyser la capacité de charge nécessaire, la précision requise, les contraintes environnementales et les conditions d’intégration dans l’installation.
Le nombre de capteurs dépend de la structure de la cuve. Dans la plupart des installations industrielles, trois ou quatre cellules de charge sont utilisées pour assurer une répartition équilibrée de la charge.
La durée de vie d'un capteur de pesage n'est pas limitée par un nombre d'années fixe, mais par le nombre de cycles de charge et la sévérité de son environnement. Dans des conditions de fonctionnement nominales (respect des plages de capacité, absence de surcharge, environnement protégé), un capteur de qualité peut fonctionner sans dérive pendant plus de 10 à 15 ans.

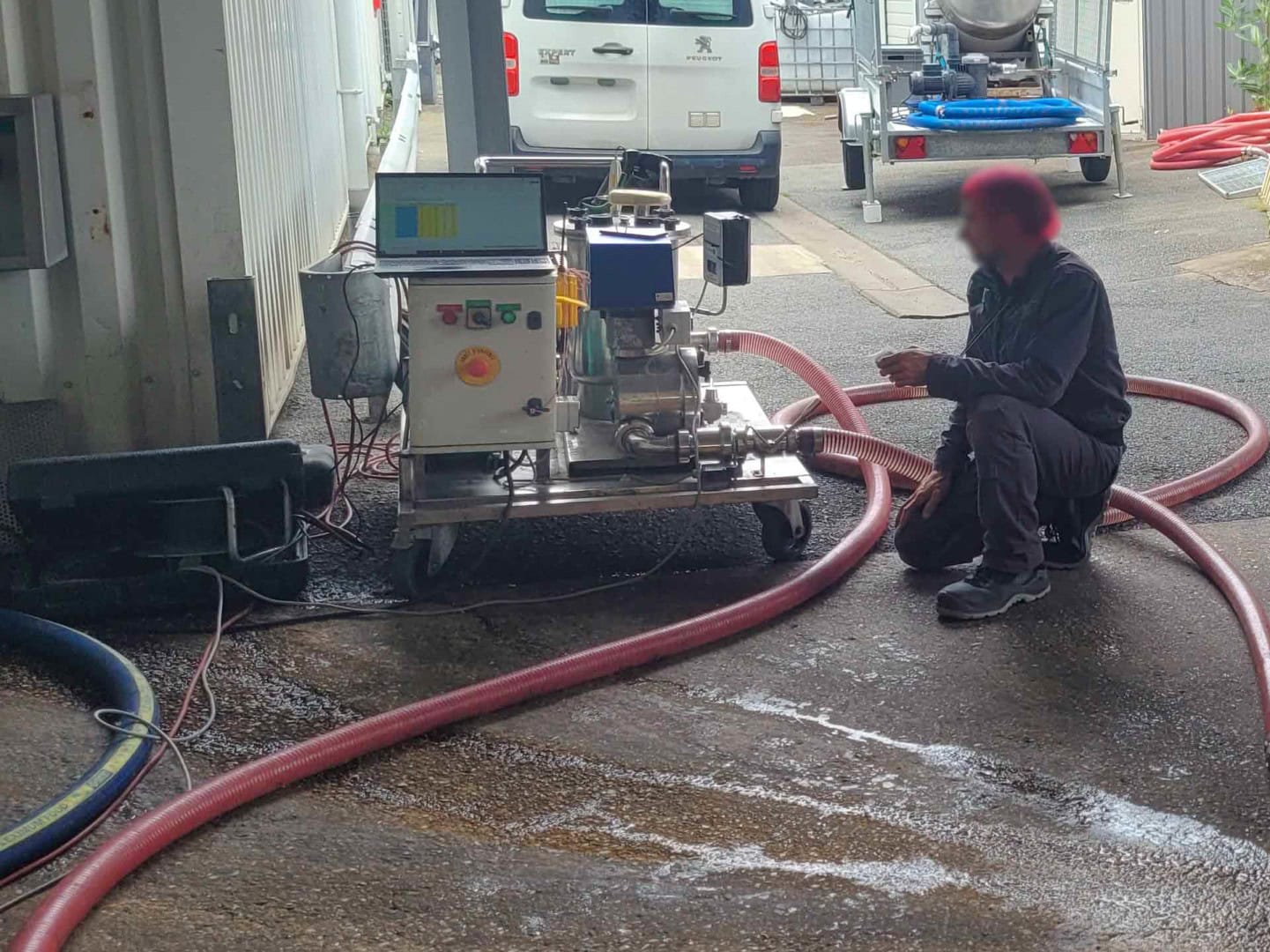

Le groupe d'épalement (débitmètre de précision) permet de calibrer une cuve fermée en y injectant un volume d'eau contrôlé. Cela remplace les masses étalons physiques quand ces dernières ne peuvent pas être posées sur ou dans la structure.
C'est fortement déconseillé. Si c'est inévitable, il faut impérativement ponter chaque capteur avec une tresse de masse de forte section raccordée à la terre et placer la pince de masse le plus près possible de l'électrode pour éviter que le courant ne traverse le corps d'épreuve et les jauges.
Le test se fait au multimètre : vérifiez la résistance d'entrée et de sortie (selon la fiche technique), testez l'isolement entre les fils et le corps du capteur, et contrôlez le signal de sortie à vide (le "zéro") pour détecter une éventuelle déformation permanente.
Comment fonctionne une cellule de charge ?
Une cellule de charge fonctionne grâce à des jauges de contrainte fixées sur un élément métallique. Lorsque la charge est appliquée, cet élément se déforme légèrement et les jauges détectent cette déformation, ce qui permet de produire un signal électrique proportionnel au poids.
